LAIKA RELEJS REV-120N

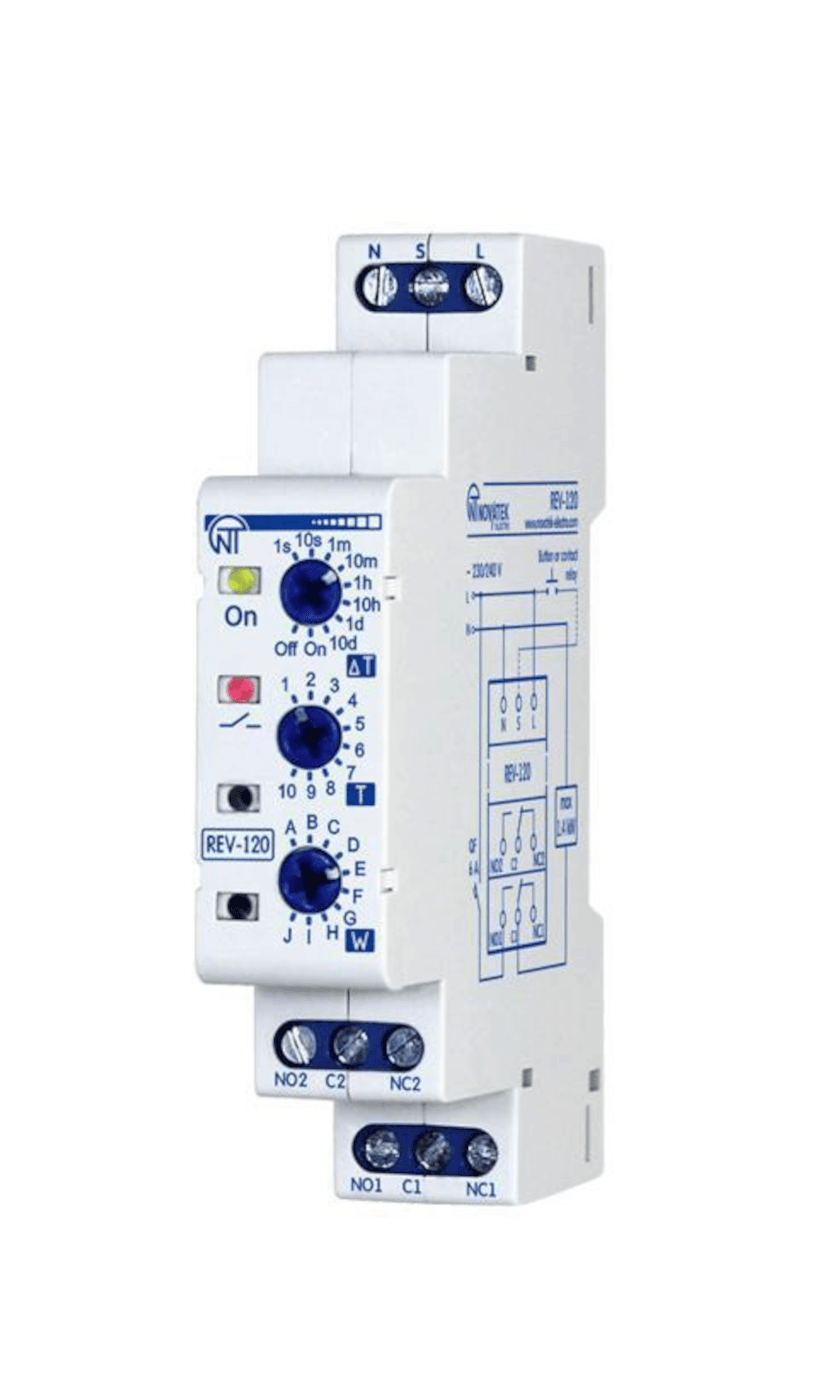

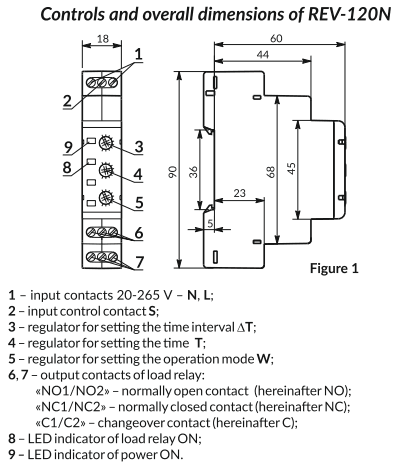

REV-120N laika relejs ir mikroprocesora ierīce, kas paredzēta slodzes ieslēgšanai/izslēgšanai lietotāja noteiktos laika intervālos. Ierīce ir uzstādīta uz standarta din sliedes un panelī aizņem tikai vienu moduli. Ierīcei ir divi izejas kanāli ar parasti atvērtiem un parasti aizvērtiem kontaktiem. Arī ierīces priekšpusē ir: laika intervāla iestatīšanas regulators "ΔT", laika iestatīšanas regulators "T", darbības režīma iestatīšanas regulators "W". REV-120 ir desmit darbības režīmi: *Aizkave, lai ieslēgtu *Barošanas avota aizture *Intermitējošs ar kavēšanos, ieslēdzot *Intermitējošs ar laika aizkavi, kad tas ir ieslēgts *Atvienojiet aizkavi (vadības kontakta atvienošanas gadījumā) *Impulss 1 (kad vadības kontakts ir aizvērts) *Impulss 2 (vadības kontakta atvienošanas gadījumā) *Ieslēgšanas-izslēgšanas aizkave (ar vadības tapu) *Slodzes releja solis (katru reizi, kad vadības kontakts ir aizvērts) *Impulsu ģenerators 0,5 s Režīmu un laika intervālu tabula atrodas ierīces pasē Pirms produkta pievienošanas tas ir jākonfigurē Laika releja iestatīšana tiek veikta šādā secībā: pirmkārt, jums jāiestata darbības režīma režīms (režīma iestatīšanas vadība jāpārvieto uz kreiso pozīciju, neatkarīgi no regulatora pozīcijas, pēc tam iestatiet nepieciešamo režīmu pulksteņrādītāja virzienā), tad jums jāiestata laika intervāls ar regulatoru "ΔT", tad jums ir jāiestata laiks ar regulatoru "T" . Jāatzīmē, ka, mainot produkta darbības režīmu vai laika intervālus pie piegādātā barošanas sprieguma, jāņem vērā, ka izmaiņas stāsies spēkā tikai pēc izslēgšanas (vismaz 1 s) un atkal ieslēdzot produkta barošanas avotu.
