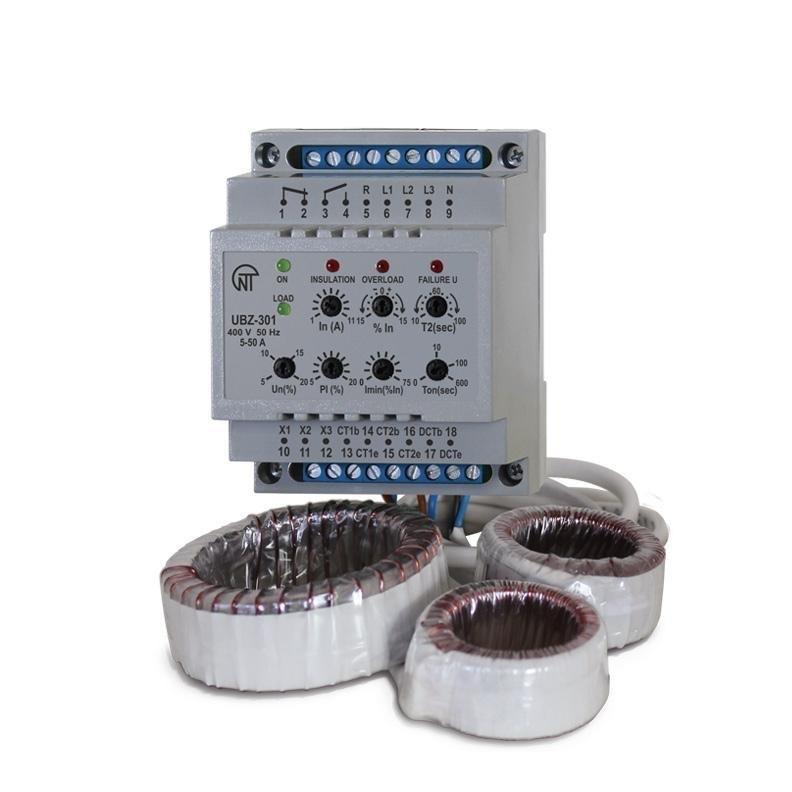

Universāls elektromotora aizsardzības bloks UBZ-301

Universālā elektromotora aizsardzības vienība UBZ-301 (63-630A) ir paredzēta nepārtrauktai tīkla sprieguma parametru un trīsfāžu iekārtu 380 V / 50 Hz fāzes/līnijas strāvu pašreizējo vērtību uzraudzībai, galvenokārt indukcijas motoriem (ED) ar jaudu no 2,5 kW līdz 25 kW, tostarp tīklos ar izolētu neitrālu. Pēc pašreizējiem vērtējumiem ir pieejamas trīs ierīces versijas: UBZ-301 5-50A UBZ-301 10-100A UBZ-301 63-630A Ierīce nodrošina pilnīgu un efektīvu elektroiekārtas aizsardzību, atvienojot to no elektrotīkla un/vai bloķējot tās iedarbināšanu šādos gadījumos: zemas kvalitātes tīkla spriegums (nepieņemami sprieguma pārspriegumi, fāžu pārtraukumi, fāzes maiņa un fāzes uzlīmēšana, fāzes/līnijas sprieguma nelīdzsvarotība) mehāniskas pārslodzes (simetriskas pārslodzes fāzes/līnijas strāvu izteiksmē) - aizsardzība pret pārslodzi ar laika atkarīgu aizturi asimetriskas pārslodzes fāzes/līnijas strāvās, kas saistītas ar bojājumiem motora iekšienē - aizsardzība pret fāzes strāvas izkropļojumiem ar sekojošu atkārtotas aizvēršanas aizliegumu fāzes strāvu asimetrija bez pārslodzes, kas saistīta ar izolācijas atteici motora un / vai barošanas kabeļa iekšpusē griezes momenta zudums uz ED vārpstas ("braukšana sausā veidā" - sūkņiem) - aizsardzība ar minimālu palaišanas un/vai darba strāvu, nepieņemami zems korpusa izolācijas līmenis - pārbaudiet pirms ieslēgšanas ar sākt bloķēšanu sliktas izolācijas gadījumā statora tinumu zemējuma defekts darbības laikā - aizsardzība pret zemējuma noplūdes strāvām Ierīce nodrošina elektroiekārtu aizsardzību, kontrolējot magnētisko startera spoli (kontaktoru) Tā veic šādas funkcijas: vienkārša un precīza ED nominālās strāvas iestatīšana, izmantojot standarta nominālo strāvu skalu Motora darba strāvas iestatīšana, kas atšķiras no standarta vērtībām, ņemot vērā ilgtermiņa pieļaujamo pārslodzi pārslodzes paklupšana ar atkarīgu laika aizkavi Strāvas laika raksturlielums ir veidots nosacīti aukstam motoram (Darbības procesā tiek atrisināts motora siltuma bilances diferenciālvienādojums, šī pieeja ļauj ņemt vērā iepriekšējo motora stāvokli un pieņemt visuzticamāko lēmumu par termiskās pārslodzes klātbūtni, šī metode ļauj ņemt vērā arī motora sildīšanu palaišanas laikā un ierobežot (pēc klienta pieprasījuma) to skaitu uz laika vienību) spēja pārvietot strāvas un laika raksturlielumu gan pa pašreizējo asi, gan laika asi brauciena sliekšņu noteikšana minimālajam/maksimālajam spriegumam, līnijas spriegumam un fāzes strāvas nebalansam, kā arī automātiska aizvēršanas laika noteikšana pēc klienta ieskatiem norāde par bojājuma veidu, tīkla sprieguma pieejamību, strāvas diapazonu, kuram ierīce ir konfigurēta, un slodzes ieslēgšanu izmantojot apmaiņas bloku BO-01 ļauj apmainīties un pārsūtīt informāciju, izmantojot protokolu RS-485 (BO-01 ir pieejams pēc pieprasījuma)
