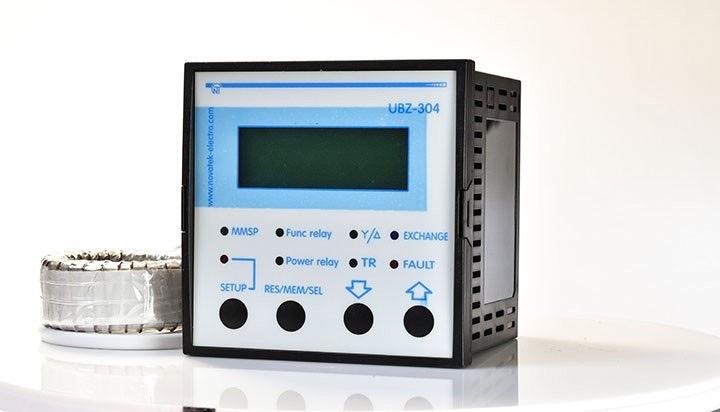

Universāla motora aizsardzības vienība UBZ-304

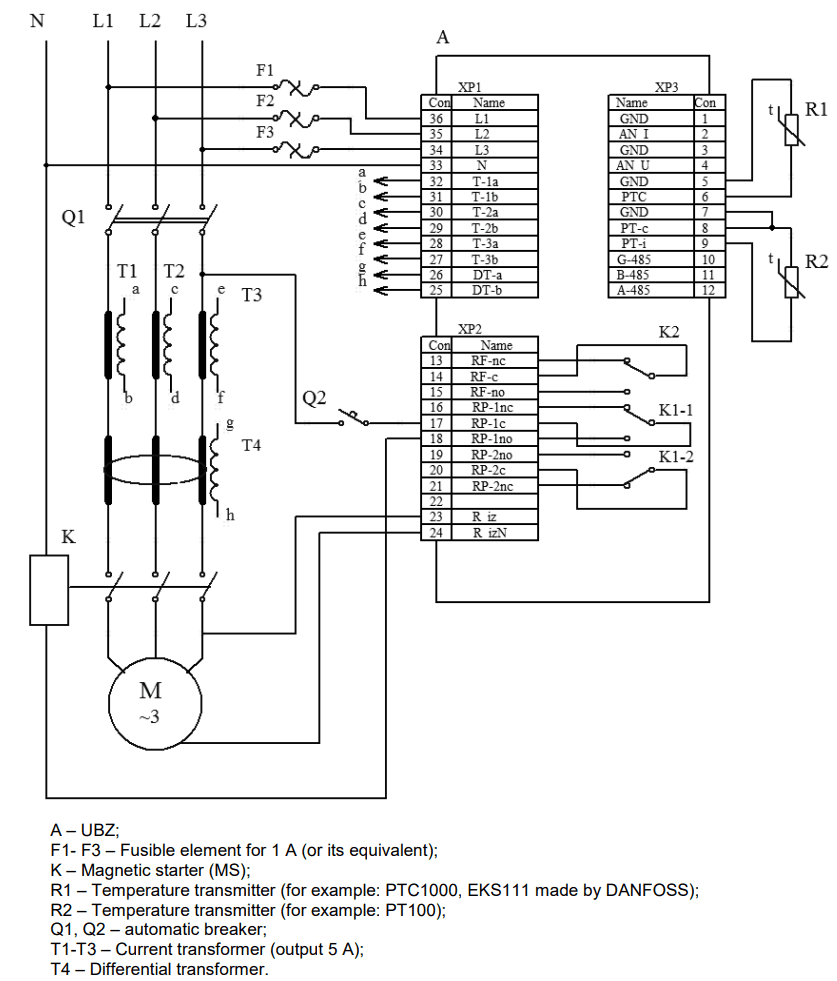

UBZ-304 ir paredzēts, lai aizsargātu asinhronos motorus ar jaudu no 2,5 līdz 315 kW, izmantojot ārējos standarta strāvas transformatorus ar izejas strāvu 5 A. UBZ-304 var darboties tīklos ar izolētu un stabili iezemētu neitrālu. Ierīce ir veidota kā paneļa ierīce. UBZ nodrošina nepārtrauktu tīkla sprieguma parametru uzraudzību, trīsfāžu elektroiekārtu fāzes (līnijas) strāvu strāvas vērtības 380 V 50 Hz un elektromotoru izolācijas pretestības pārbaudi UBZ-304 nodrošina elektromotoru aizsardzību šādos gadījumos: Zemas kvalitātes tīkla spriegums (nepieņemamas sprieguma svārstības, fāzes pārtraukums, fāzes maiņa un fāzes uzlīmēšana, fāzes / līnijas spriegumu asimetrija, tīkla frekvences pazemināšana zem norādītās un (vai) tīkla frekvences palielināšana virs norādītās) Mehāniskas pārslodzes (fāzes/līnijas strāvu simetrisks palielinājums) Slieksnis, kas pārsniedz apgrieztās secības strāvu Fāzes strāvu asimetrija bez pārslodzes izolācijas atteices dēļ motora un/vai barošanas kabeļa iekšpusē (apgrieztās strāvas asimetrijas koeficienta salīdzinājums ar apgrieztā sprieguma asimetrijas koeficientu) Griezes momenta zudums uz motora vārpstas ("braukšana sausā veidā" - sūkņiem) - aizsardzība ar minimālu palaišanas un/vai darba strāvu Aizkavēta motora iedarbināšana vai rotora nosprostojums Nepieņemami zema izolācijas pretestība starp statoru un motora korpusu (pārbaudiet pirms ieslēgšanas) Statora tinuma zemējuma defekts darbības laikā - zemējuma noplūdes strāvas aizsardzība Motora termiskā pārslodze Tinumu pārkaršana (tinumu temperatūra tiek noteikta, izmantojot motorā iebūvētus temperatūras sensorus vai korpusa temperatūru, izmantojot ārējos temperatūras sensorus)
